工業酸洗槽的結構分析
瀏覽： |
2021-09-23 16:27

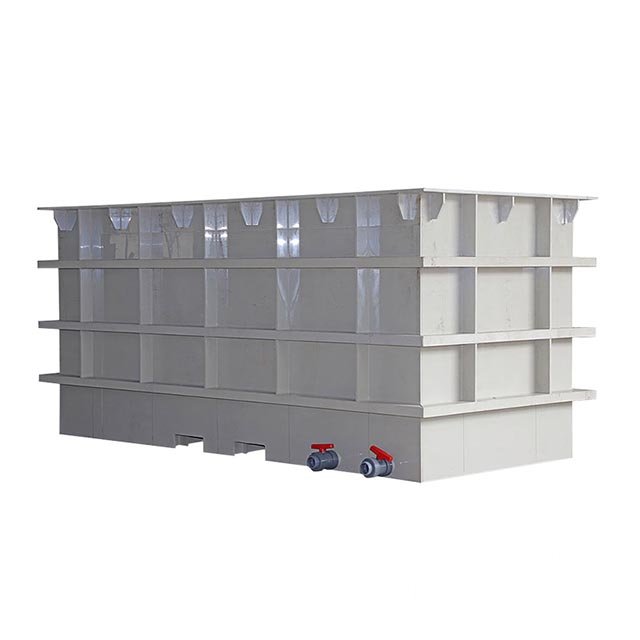

工業酸洗槽的結構分析
酸洗槽的槽體采用焊接的框架式鋼結構，內表面內襯耐酸橡膠板。多層耐酸材料(耐酸磚、花崗巖、安山巖等。)內置在水箱中，水箱蓋由玻璃鋼或聚丙烯板制成。
整個酸洗段由幾個相互***立的串聯酸槽組成。酸槽之間設有壓榨輥，可有效控制槽間酸液濃度梯度。每個酸槽都有***立的循環加熱系統。酸循環系統由酸循環槽、酸過濾器、石墨換熱器、酸循環泵等設備組成。其作用是:在正常工作時間內，酸槽內供給一定濃度和溫度的酸溶液，酸溶液通過酸循環泵不斷循環，并由石墨換熱器加熱，使其保持在設計溫度范圍內。
新的酸液從***后一個循環酸槽加入，酸液通過循環酸槽的液位控制系統以一定的量流入前一個循環酸槽，以此類推，***后從***后一個循環酸槽排至廢酸儲槽。
